設備

最先端加工機、高精度測定器を駆使して高いQCDを実現
先進の生産管理システムのもとで、最先端の加工機を駆使して生産。
さらに精密なレーザー計測システム、大型三次元計測器などによる厳密なチェックを実施し、
ハイレベルなQCDを実現します。
※Q(Quality-クオリティ)C(Cost-コスト)D(Delivery-デリバリー)

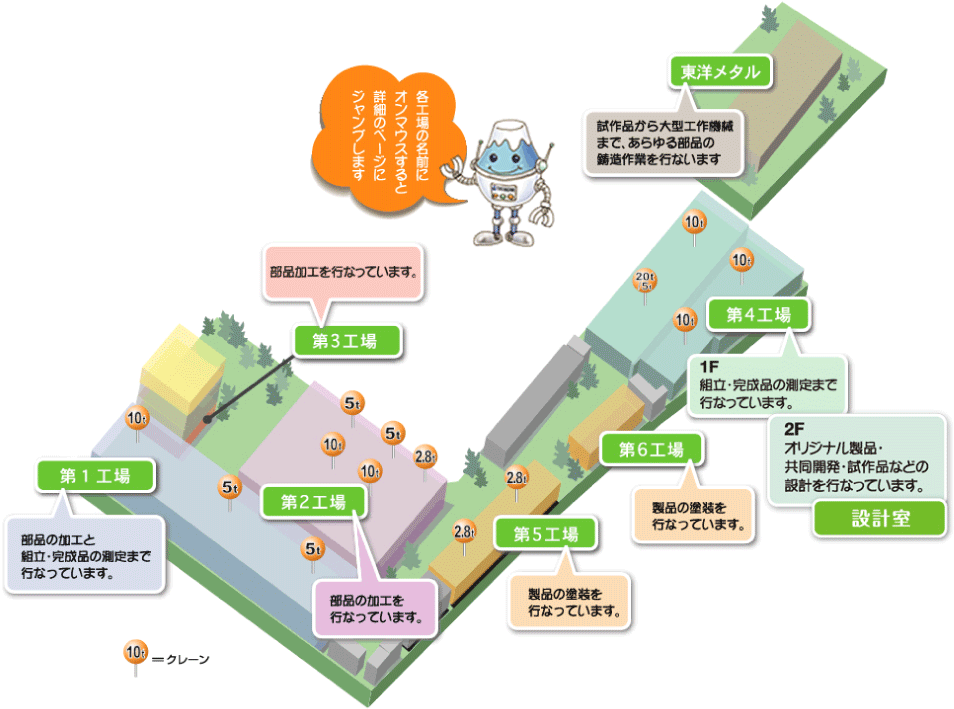

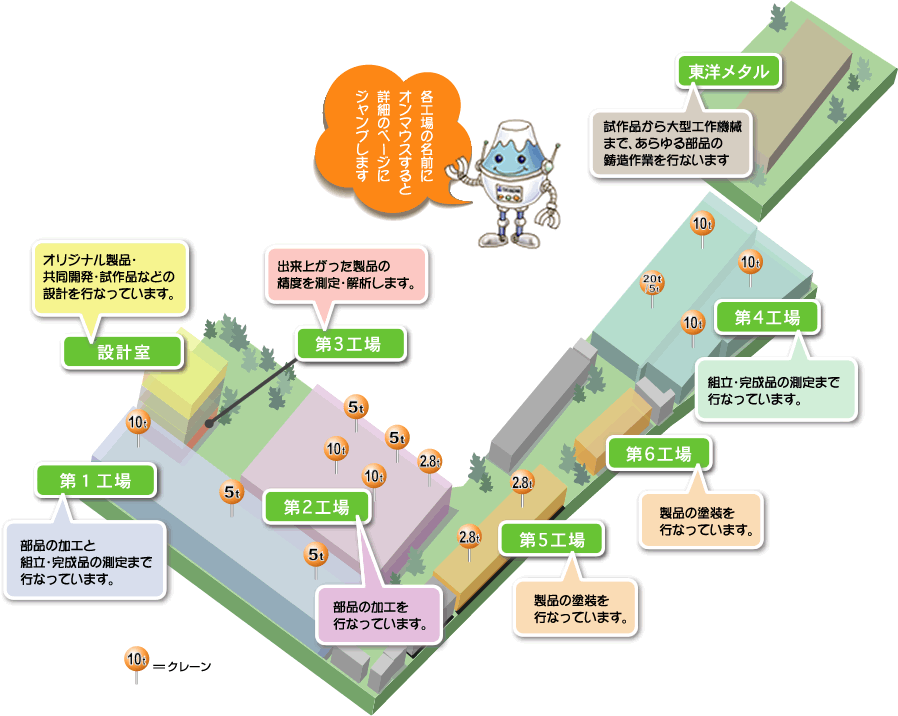

設備マップ

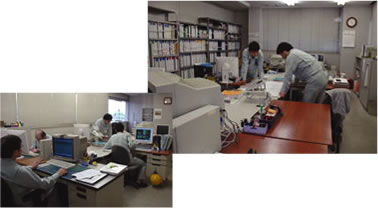

設計室

オリジナル製品設計の他、共同開発、試作品設計など豊富な経験を活かして
モノづくりの最初の1歩を確実にします。

設計室 施設詳細
設備
機種 台数
CADSUPER FX 6台
CADSUPER WORKS(3D) 3台
AUTOCAD LT 2台
GXデベロッパ 1式
ICAD/SX(3D) 2台
FANUC制御装置開発環境 1式
MELDAS制御装置開発環境 1式
PAGE TOP

機械工場

東洋機械製作所は部品の加工精度を重視し、完成品の要求精度を満たすため、最新鋭の加工機を積極導入するとともに、
実加工精度向上を徹底追及しています。難度の高い大物ワークの高精度加工に対応するため、大型工作機械と恒温室に
設置された大型研削盤を完備し、「大物ワーク加工」のニーズに卓越した高精度加工で応えてます。

  • KSL-1530N
    KSL-1530N
  • PSG-308DXNC
    PSG-308DXNC
  • MCV-B
    MCV-B
  • MPE2140
    MPE2140
  • BTD-13
    BTD-13
  • KBT-11DX
    KBT-11DX
  • MCV-A
    MCV-A
  • HS-6A
    HS-6A
  • MCR-A5CU
    MCR-A5CU
  • FNC178
    FNC178
  • A99e
    A99e
第1工場 第2工場 施設詳細
工場名 面積 クレーン 台数
第1工場 834u 10ton 1基
5ton 2基
第2工場 1162u 10ton 2基
5ton 2基
2.8ton 3基
主要
機械設備
型式 機 種 サイズ
KSL-1530N CNC門型平面研削盤 1500×3000
PSG-308DXNC NC平面研削盤 800×3000
MCR-A5CU 門型五面加工機 2000×4000
MCV-B 門型五面加工機 2500×6300
MPE2140 門型五面加工機 1800×4000
BTD-13 テーブル型横中ぐりフライス盤 1800×2200
KBT-11DX CNC横中ぐりフライス盤 1200×1400
MCV-A(2台) 門型マシニングセンタ 1000×2800
A99e(2パレ) 横型マシニングセンタ 800×800
HS-6A(6パレ) 横型マシニングセンタ 1000×1000
MCH-800(2パレ) 横型マシニングセンタ 800×800
FH80(2パレ) 横型マシニングセンタ 800×800
FNC178 立型マシニングセンタ 800×2150
FBN20/40 立て中ぐり盤 2000×4000
MYPAC SUPER CAM CAD/CAMシステム
PAGE TOP

組立工場

天井クレーン(20ton/5tonを1基、10tonを3基)をはじめ、生産性・作業性向上や大型製品生産への最適化を目指して構造・設備を刷新。
キサゲによる高精度仕上げの技を備えた熟練技能者はじめ、伝統のクラフトマンシップを受け継いでいます。
加工・組立・完成品検査までの一貫生産によりOEM製品等におけるエンドユーザー殿向け出荷体制を確立しています。

  • 組立工場
    組立工場
  • 放電加工機組立
    放電加工機組立
  • キサゲ作業
    キサゲ作業
  • ダイヤルゲージ測定
    ダイヤルゲージ測定
  • レーザー計測
    レーザー計測
  • ユニット組立
    ユニット組立
第4工場 第1工場 施設詳細
工場名 面積 クレーン 台数
第4工場 1017u 20ton/5ton 1基
10ton 3基
第1工場 834u 10ton 1基
PAGE TOP

粉体塗装

・優れた塗着効率により粉体の再使用を削減
・膜形成のばらつきを緩和し、材料の無駄を防ぎながら極小の膜厚仕様に適合
・正確なクローズドループデジタルフローコントロールによって一貫性と再現性の高い塗布を実現

  • 粉体塗装
  • 粉体塗装
  • 粉体塗装
PAGE TOP

吹付け塗装

安全性と効率に配慮した専用の塗装工場で、高品質な塗装工程を行っています。

第5工場 第6工場 施設詳細
工場名
面積 クレーン 台数
第5工場 323u 2.8ton 2基
第6工場 127u
PAGE TOP

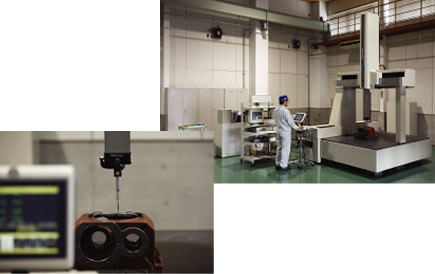

検査室

極めて高精度なレーザ計測システムによる測定・解析を実施。また、大型三次元測定器を導入し、平面度、直角度、平行度など、
あらゆるアングルからの精密測定により厳格な精度チェックを行い、お客様の高い信頼を得ています。

第2工場 施設詳細
工場名
面積 クレーン 台数
第2工場 70u 2.8ton 1基
測定
システム
品番 機種 スペック
BRT-A1212 CNC三次元測定器 1205×1205×1005
ML10 レーザー計測システム ショートレジン、ロングレジン
LAC-S レーザーオートコリメータ 測定精度 距離1,000mmまで ±120″ ±0.5″
測定精度 距離1,000mmまで ±180″ ±1.0″
測定精度 距離2,500mmまで ±180″ ±1.0″
PAGE TOP

鋳造 合資会社 東洋メタル

グループの鋳造作業を担当し、工作機械・船舶等の部品を製造。試作品から大型工作機械まであらゆる鋳造に
高い技術を発揮します。

  • 中子造形
    中子造形
  • 主型造型
    主型造型
  • 合わせ前鋳型
    合わせ前鋳型
  • 注湯前鋳型
    注湯前鋳型
  • 注湯作業1
    注湯作業1
  • 注湯作業2
    注湯作業2
  • 製品事例1
    製品事例1
  • 製品事例2
    製品事例2
会社名 合資会社 東洋メタル
所在地 静岡県静岡市清水区辻1丁目10番1号
電話 054-366-0063
FAX 054-364-2639
代表者 榛葉 全祐
従業員数 22名
工場 敷地 3822u
建坪 2030u
製品材料 普通鋳鉄 FC200〜350
ダクタイル鋳鉄 FCD450〜FCD700
生産能力 単重2ton 月産250ton
主要
機械設備
機種 スペック
高周波溶解炉 1電源2炉、東芝、1000kW、2ton 2機
砂再生装置 5ton /時間
コアノックアウトマシン 太洋マシナリー、CK-O
連続ミキサー 20ton /時間
ショットブラスト 8ton
振動テーブル 東洋機械、TVM3000
サンドクーラー 80℃〜35℃ 5ton/h
分光分析器  島津製PDA-7020 14元素分析
焼鈍炉(熱処理炉) フェライト化焼鈍、歪取焼鈍
塗装ブース 乾式バッフルブース 2000×2000
