自社製品　微細精密横型加工機Th100LP

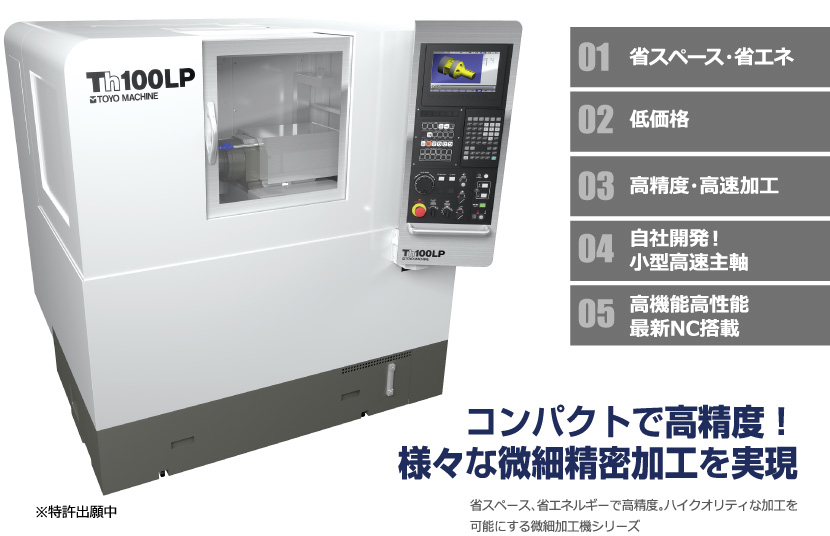

微細精密横型加工機Th100LP コンパクトで高精度！様々な微細精密加工を実現
高精度・高速加工を実現する機能
  • ●主軸揃型／低重心構造
  • ●全軸リニアシャフトモータ
  • ●高剛性ローラガイド
  • ●主要部低膨張鋳物採用
  • ●新開発主軸（40,000rpm）
  • ●主軸ジャケット部オイル冷却
  • ●リニアモータオイル冷却
  • ●切削液回収構造
  • ●0.01μｍリニアスケール（LP）

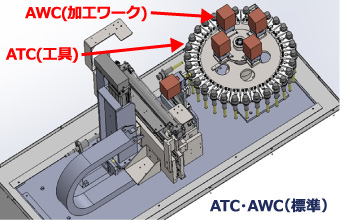

ATC・AWC 標準装備

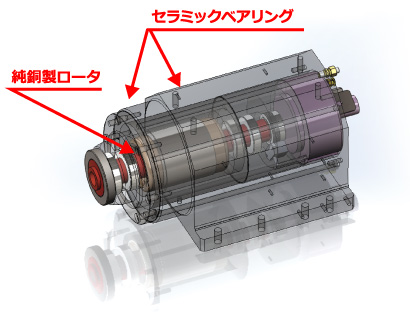

高剛性　小型高速主軸
  • ●エネルギー効率を高め最小限の発熱に抑える
  • ●国内初　純銅製ロータ
  • ●オイル循環冷却
  • ●セラミックベアリング
機械仕様
機種名 Th100LP Th100P
タイプ 超高精度機 高精度機
軸駆動 リニアモータ ボールねじ
位置検出 リニアスケール エンコーダ/リニア
スケール（オプション）
最大ストローク X250／Y200／Z150（mm）
主軸回転数 400〜40,000 min-1
最大工具及び刃先長 Φ6／120mm Φ10／120mm
最大ワークホルダ □55×100mm　Φ70×100mm
工具最大重量 0.5kg
最小設定単位 各軸0.01μm 各軸0.1μm
機械サイズ
(ATC/AWC含む）		 1700×1590×1700mm
機械重量 3,000kg
ATC 20本標準／30本（OP）HSK-E32
AWC 4本標準／8本（OP）EROWA/3R MACRO
制御装置 CNC、M80 TypeA（IoT対応）

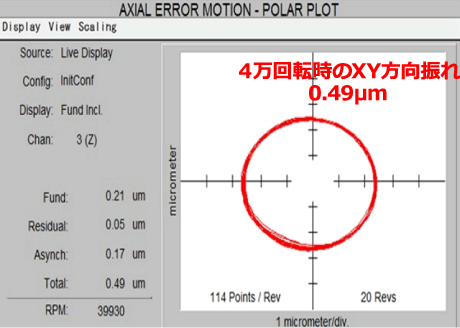

主軸特性
４万回転時特性
　工具先端位置変化:１μｍ
　XY方向振れ:0.49μｍ

スピンドルアナライザ測定

※実績値データは保証値ではありません
（精度実例は当社条件に基づくものです）。
オプション
  • ●非接触工具計測装置
  • ●ミストコレクター（必須）
  • ●切削液温度コントローラ
  • ●セミドライ加工供給
    （MQLシステム）
  • ●ATC:30本工具マガジン
  • ●AWC:ワークストッカ8本
  • ●オイルスキーマ
  • ●自動消火装置
サンプル加工例
  • 加工時間:8H NAK80
  • 加工時間:16H TE90テルコ銅
  • 加工時間:50H ELMAX(60HRC)

●本ページ記載の仕様及び製品外観寸法は、不断の研究開発により、予告なく変更する場合があります。

●本ページの記載製品は、外国為替及び外国貿易法に基づく規制貨物に該当する場合があります。規制貨物を日本国外に輸出する場合は、同法に基づく輸出許可が必要となります。海外に輸出する際は、弊社にご相談下さい。
